更新日時: 2025/6/5
対応するFW: v1.0.0
対応する BioStar 2 バージョン: v2.9.9 以降
対応する BioStar 2 Device SDK バージョン: v2.9.9 以降
対応する Suprema G-SDK バージョン: v1.8.0 以降
Suprema Door Interface (DI-24) は、最大で 4つの端末、2つのドアに対応できる拡張端末です。オフラインの状況下においても途切れない認証制御を可能としたことで、状況に左右されることのないアクセスコントロールを実現しました。
CoreStation シリーズと併用することで合理的で拡張性のあるアクセスコントロールソリューションを可能とし、様々なお客様環境に合わせることのできる高い柔軟性と適応性を確保しつつ、シンプルな運用が可能となります。
[新たな 2ドア用 インターフェース モジュール Door Interface (DI-24)]
Door Interface (DI-24) とは

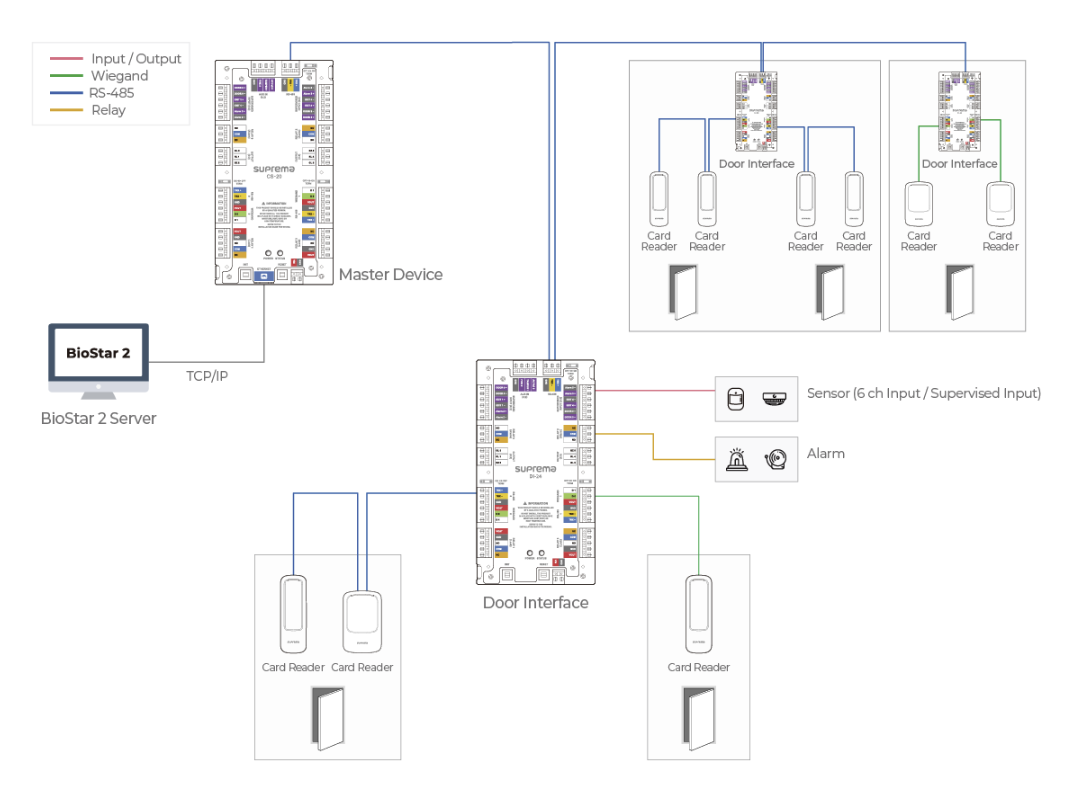

Suprema Door Interface (DI-24) は、最大 4つのカードリーダーと 2つのドアに対応し、拡張性と安全性を兼ね備えたアクセスコントロールソリューションを提供できる機器です。また、設置と統合が簡単に行えるため、セキュリティを強化しながら簡単にアクセスシステムを拡張することが可能です。さらに、オフライン・フェイルオーバー操作機能により、ネットワーク障害が発生していても途切れることのないアクセスコントロールを保証します。
加えて CoreStation シリーズと併用することで 大規模な展開においても一点集中型で管理することが可能であり、シームレスかつ効率的な管理が実現できます。これにより柔軟で信頼性の高い、強固なセキュリティを構築できるため、DI-24 は現代のアクセスコントロールのニーズ沿った理想的な選択肢と言えるでしょう。
主な機能
| 種別 | 機能 | 実装状況 |
| 最大テキストログ | 400 | 実装 |
| RS-485 | 3 チャンネル (OSDP v2 準拠) | 実装 |
| Wiegand | 2 チャンネル | 実装 |
| 入力 | 6 チャンネル
| 実装 |
| リレー出力 | 6 チャンネル | 実装 |
| AUX 入力 | 3 チャンネル
| 実装 |
より詳細な仕様につきましては、こちら の Door Interface の項目をご確認ください。
対応機種一覧
DI-24
- DI-24 の機能を全て使用するためには、2.9.9 以上のバージョンの Biostar2 が必要です。
- RS-485 接続により DI-24 のマスター端末となれる Suprema 機器:
- CS-20/CS-20P (関連記事: [BioStar 2] New Product Introduction - CoreStation 20)
Door Interface の新機能
1. RFID ドアインターフェース モジュール

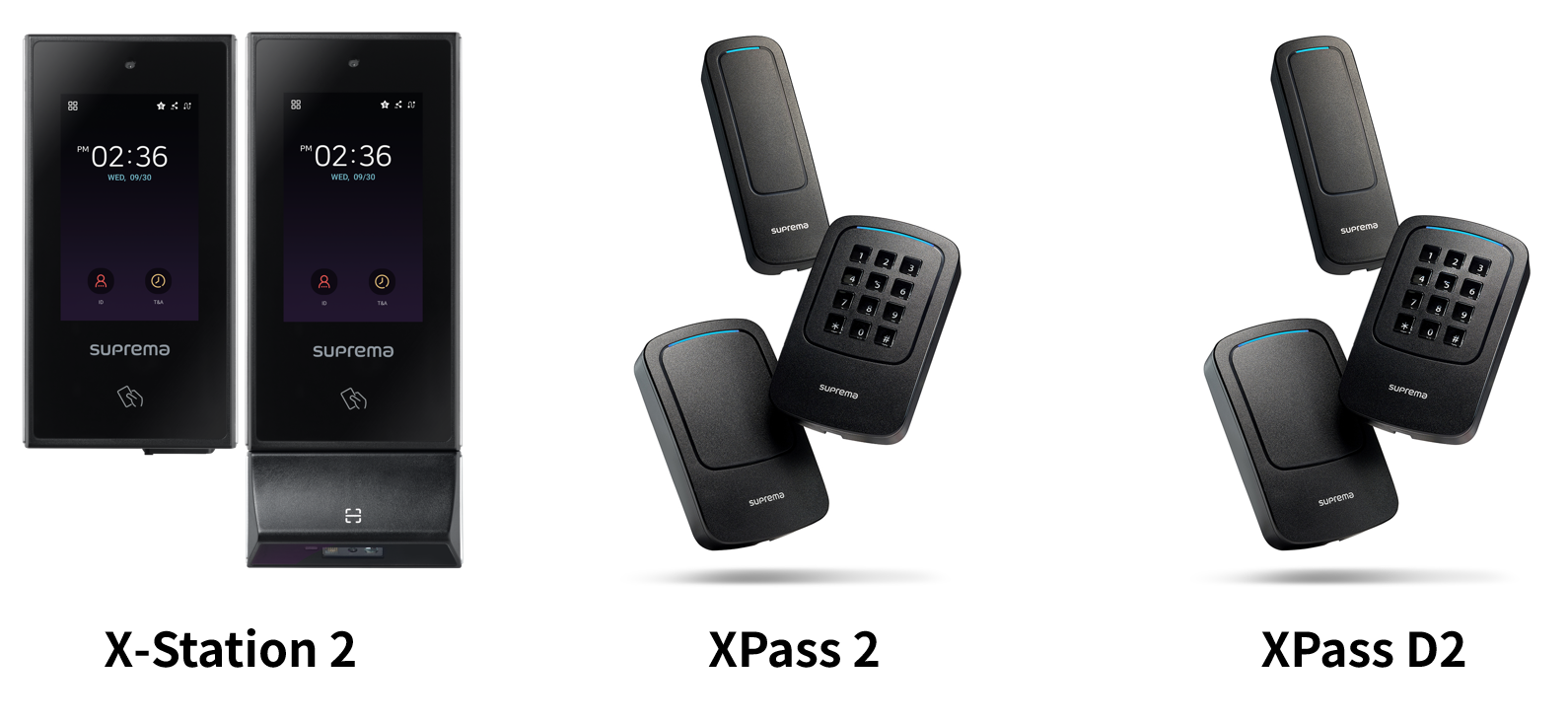

- 互換性のある機器一覧: X-Station 2 (生体認証非対応機種), XPass 2, XPass D2

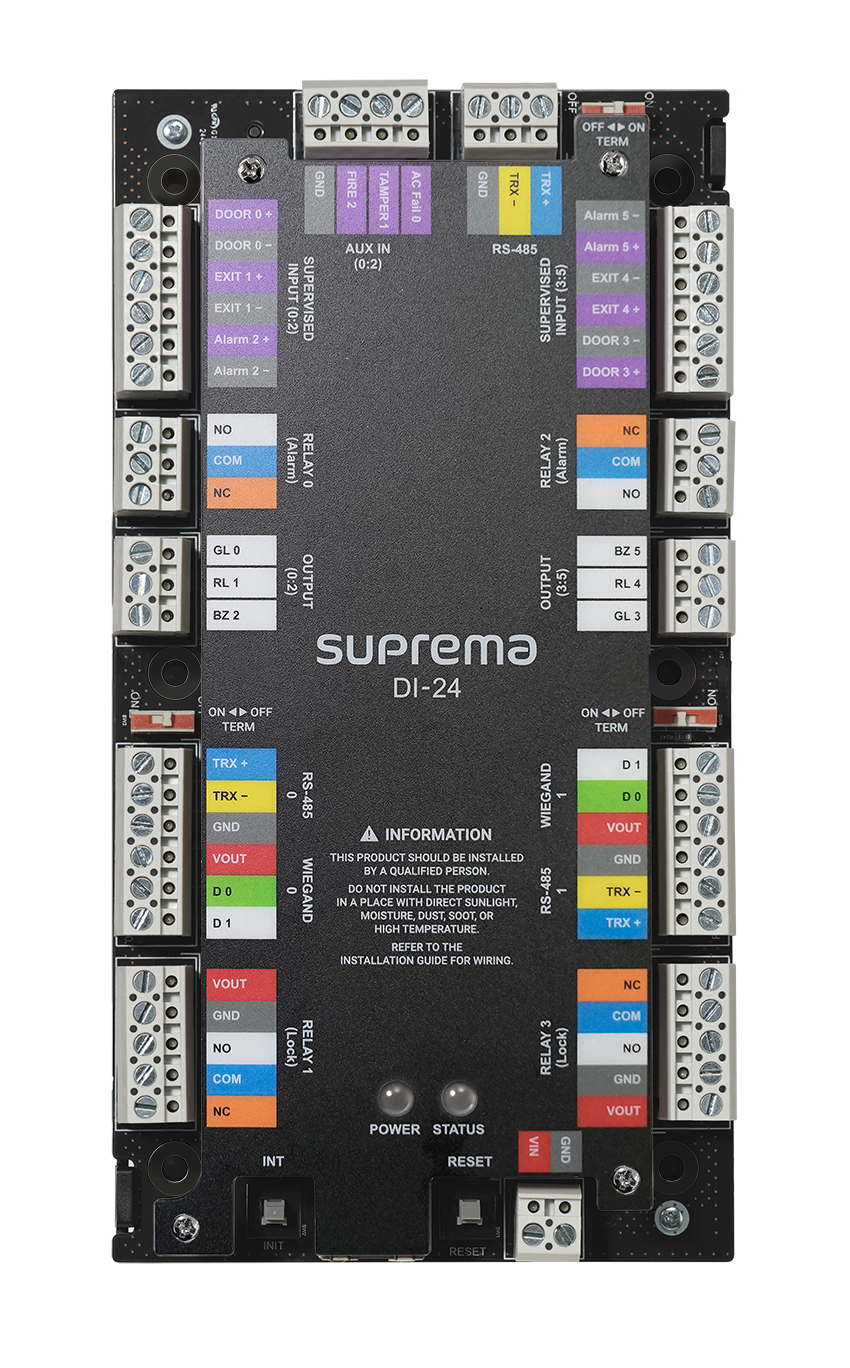

2. RS-485の 2つのポートを通じて、 最大 4台の RFID カードリーダー を接続可能
- RS-485のポートに、それぞれ最大 2台の RS-485 スレーブ端末 (RFID リーダー) を接続可能 (1台のDI-24につき、合計4台の RS-485 スレーブ端末を接続できます)
- ただし、上部のポート番号が無い "RS-485" ポートは、RS-485 接続のために使用することは出来ません。
- また、RS-485 スレーブ端末と Wiegand リーダーを同時に接続することもできません。
3. OSDP V2.2 対応
- DI-24 は高度な暗号化による安全な通信が可能です。
4. オフライン時のアクセスコントロール
- DI-24 と、CS-20 又は CS-20P といった RS-485 マスター端末との接続が途切れたとしても、DI-24 は自身で認証の判断し、ドアの解錠を行うことが可能です
- DI-24 はこのような連続稼働のために 最大 16個の ファシリティコード を保存します。
- この機能はファシリティコードを含むカードで使用できます。Mifare や CSN カードといった、ファシリティコードを含まないカードの場合、この機能は使用できません。
5. AUX 入力

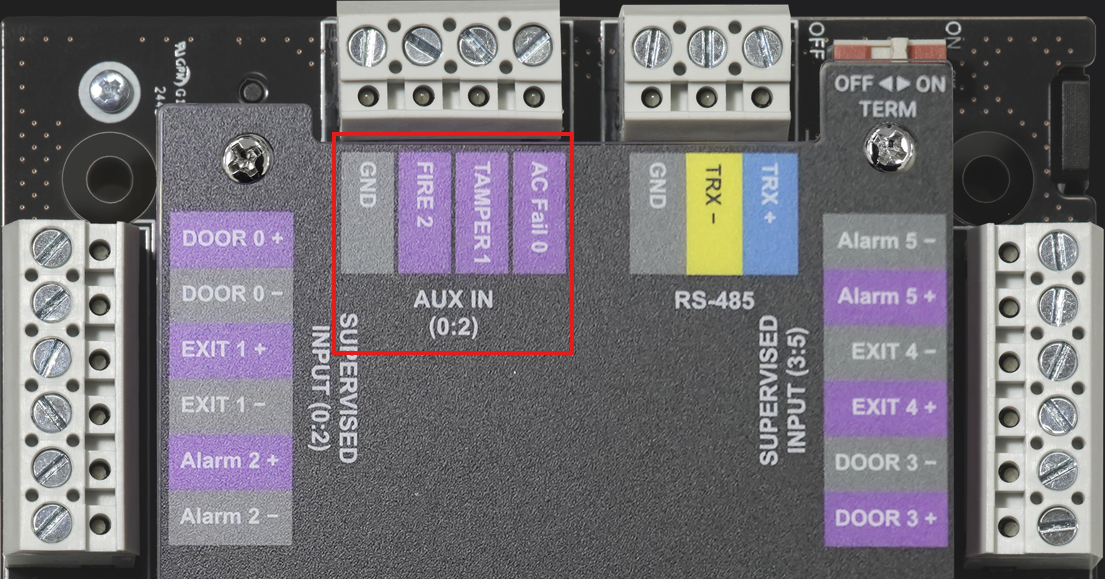

- DI-24 の上部にある AUX 入力ポートには、タンパー、電源断、火報装置からの入力が設定されています。
6. DI-24 からの電源供給をサポート
- 1台の DI-24 から、2台の認証端末と 2台の電気錠に電源を供給可能です。
- モーター錠、もしくはストライク錠を推奨します。
FAQ
Q1> Door Interface (DI-24) には何台の認証端末が接続できますか?
- 下記リンクの記事をご参照ください。
- 関連記事: [BioStar 2] Understanding Maximum Reader and Door Capacity with CS-20/CS-20P and DI-24
